06 - FERRAMENTAS DE CORTE

As ferramentas utilizadas para o corte de outros elementos podem ser classificadas de acordo com o tipo de corte efetuado. Desta forma temos o corte por cisalhamento, abrasão, percussão, desbaste por esmagamento.

Ferramentas de corte por cisalhamento: nesta categoria se encontram as tesouras para corte de chapas metálicas e a tesoura de bancada.

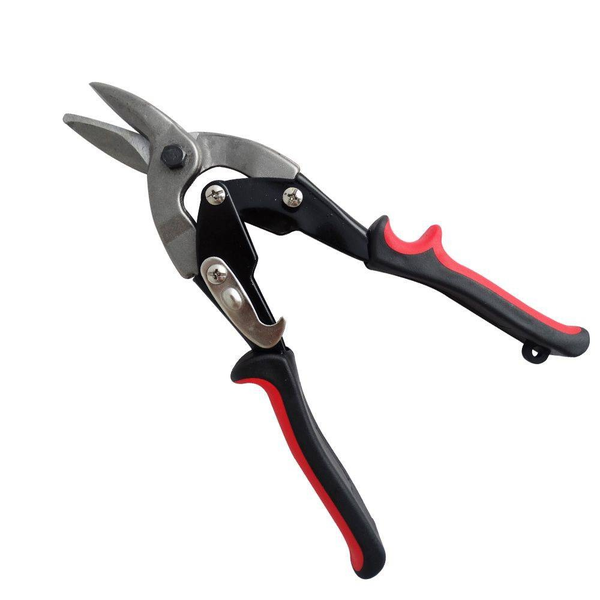

TESOURA DE CORTE DE CHAPA

Ferramentas de corte por abrasão: as ferramentas que efetuam o corte por abrasão são conhecidas por lixas para madeira e metal, rebolos (esmeril) e discos para policorte. Além destas, encontram-se no mercado lixadoras esmerilhadoras elétricas manuais.

FERRAMENTA DE CORTE POR ABRASÃO

DISCO DE LIXA

DISCO DE ESMERIL

DISCO PARA POLICORTE

Ferramentas de corte por percussão: nesta classificação se enquadram as talhadeiras, cinzéis, vazadores, corta-frio e corta-quente.

Ferramentas de corte por desbaste ou levantamento de cavaco: O corte por desbaste pode ser efetuado por limas, serras, machos e tarraxas, brocas e puas e bedames, dentre outras.

Limas: são ferramentas de aço com um grande número de pequenos dentes capazes de desgastar as superfícies em que trabalham. São usadas para desbastar e para dar acabamento e afiação, sendo feitas de aço carbono e classificadas em murça (tem mais dentes por polegada, permitindo um acabamento mais fino), bastarda (tem menos dentes por polegada, para um acabamento

rústico) e grossa (utilizadas para o desbaste). O perfil das limas pode ser:

• Redondo: para ajustar formas redondas ou côncavas;
• Quadrado: para ajustar furos retangulares ou cantos;
• Triangular: para ângulos internos agudos como afiação de serras, serrotes, etc;
• Chato: uso geral para superfícies planas ou convexas;
• Meia-Cana: dupla finalidade, lado chato para superfícies planas ou convexas e lado curvo para superfícies redondas ou côncavas.
• Com relação aos dentes as limas podem ser classificadas em limas de corte simples, indicadas para produzir superfícies com acabamento liso ou para afiação, limas de corte duplo, usadas com pressão maior e que desbastam mais rapidamente o material e grosas, usadas para desbastar madeiras, cascos de animais e metais moles.

Serras: são ferramentas que realizam o corte formando pequenos cavacos,

existindo no mercado vários tipos.

SERRA

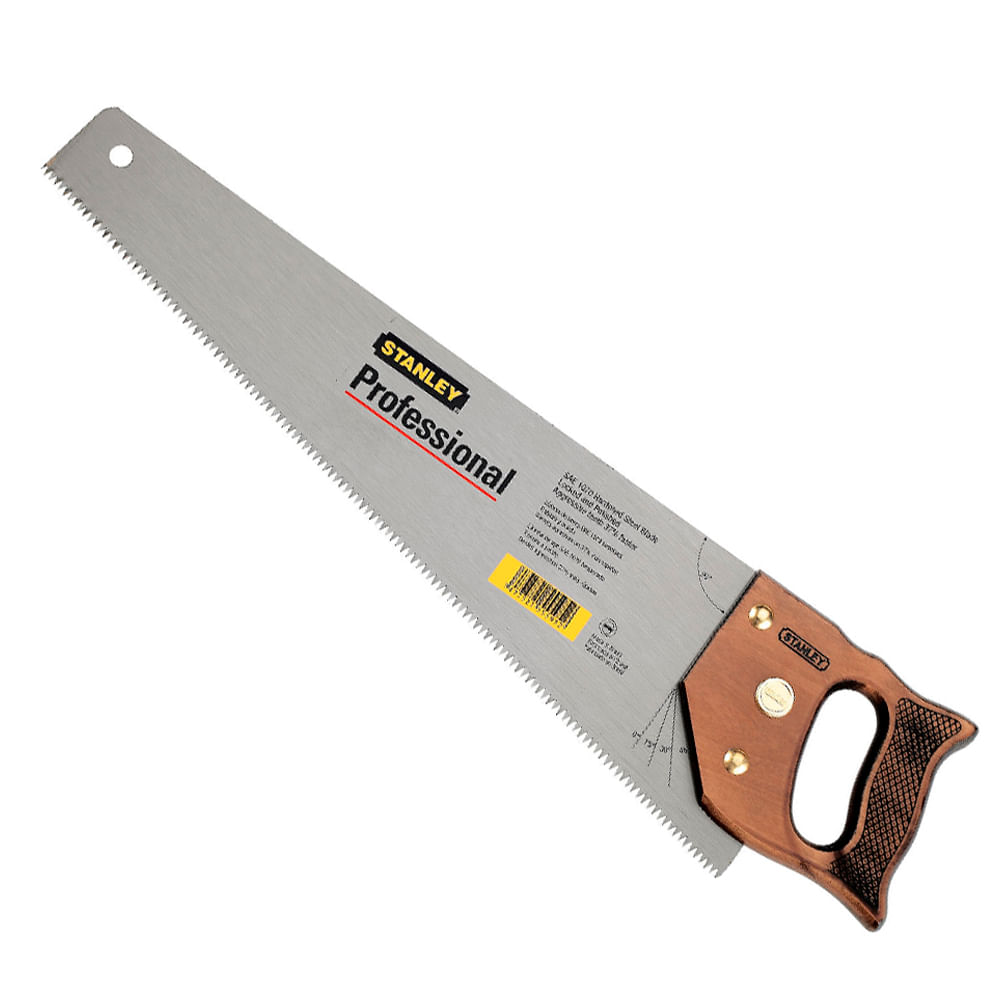

SERROTE

Brocas e puas: são utilizadas para fazer furos em metal ou madeira, sendo que as puas, utilizadas somente para madeira, diferem das brocas por apresentarem rosca na ponta e por trabalharem manualmente por meio do arco de pua.

BROCAS

Macho e tarraxa: são ferramentas utilizadas para fazer roscas. O macho é utilizado para fazer roscas internas, sendo vendido em jogos de três peças (primeiro, segundo e terceiro passe). A tarraxa é usada para fazer roscas externas, sendo formada por desandador e cossinete.

MACHO

TARRAXA

COSSINETE

Bedame: bastante parecido com a talhadeira, é uma ferramenta destinada ao corte de ranhuras, atuando em um ângulo de corte de aproximadamente 35º.

Além destas ferramentas existem outras utilizadas para o corte por desbaste, tais como rebarbadores de cilindros, alargadores, escarificadores, bedames para torno, vídias, bita, fresas e raspadores de mancais.

Ferramentas de corte por esmagamento: nesta categoria se enquadram também as talhadeiras, corta-frio e corta-quente.
